金年會金字招牌至上網站圖述中央空調水系統及設計基礎中央空調水系統分為兩個循環：冷卻水循環和冰水循環。其主要由中央空調主機，板熱，冷卻水泵，冷卻水塔，冷凍水泵一次泵，冷凍水泵二次泵組成。
中央空調主機可算中央空調水系統的核心，在此將對中央空調主機做主要介紹，主機為特靈離心式水冷冷水機。
經濟器：部分液態制冷劑由于節流孔板的壓降會散發成氣態，將這部分氣態制冷劑旁通到壓縮機，從而減少制冷系統的功耗，提高制冷效率。
在制冷模式下，液體制冷劑沿蒸發器管長方向，通過分配器的小孔噴出，均勻地分配到每根蒸發器管。液態制冷劑從蒸發器管內循環水中充分吸收氣化。
當氣體第三次被壓縮后，冷媒就被排至冷凝器中。冷凝器殼體上的防沖板將壓縮后的制冷劑氣體平均分配到冷凝器的管束中。同時，來自冷卻水塔的冷卻水在冷凝管中的循環，從制冷劑中吸收熱量，使其冷凝。然后液態制冷劑通過節流板進入經濟器。
通過經濟器，可以讓部分制冷劑氣體旁通，減少了制冷劑循環的功耗。最后液態制冷劑通過另一個節流板進入蒸發器。

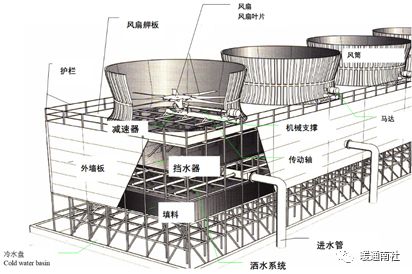

系將熱交換后之高溫冷卻水回流至冷卻水塔經分配管，噴嘴灑在散熱材表面，形成小水滴，與配置在冷卻水塔之風扇所抽吸的冷空氣相互接觸。
此時，熱水與冷空氣之間產生濕熱之熱交換作用，同時部分的熱水被蒸發，也即蒸發水汽中其蒸發潛熱被排放至空氣中，最后經冷卻后的水落入水槽內，然后再回到所需設備利用、循環。
依空氣與水的相對流路方向，金年會官網注冊冷卻水塔基本上又可分為反向流式（俗稱逆流式或反流式）及交叉流式（俗稱橫流式或交流式）；
（1）離心機組（風冷熱泵）；（2）冷凍水泵；（3）水處理設備；（4）平衡閥；（5）兩通（調節）閥；（6）末端裝置（空氣處理機組、風機盤管等）；（7）集水器；（8）壓差旁通閥組；（9）分水器；（10）膨脹水箱。

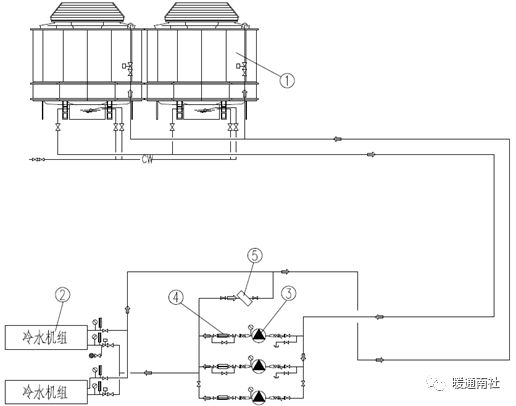

主要設備部件有：（1）冷卻塔；（2）冷水機組；（3）冷卻水泵；（4）除污器；（5）自動反沖洗過濾器。
2、風量控制：三檔風量根據室溫變化，控制三檔風速或無極變速，風機可無極調節，實現冷量無級調節。

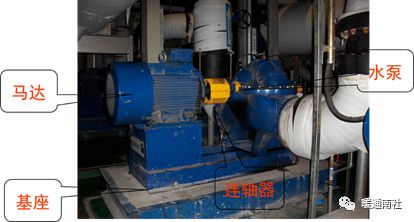

對同一臺水泵，轉速一定時，通過試驗的方法，可以繪制出相應的一組性能曲線，即水泵的基本性能曲線。
一般以流量Q為橫坐標，用揚程H、功率N、效率η和允許吸上真空度Hs為縱坐標，繪Q～H、Q～N、Q～η、Q～ Hs曲線。
冷卻塔是利用挾帶廢熱的冷卻水在塔內和空氣進行接觸熱交換，通過蒸發作用來散去制冷空調系統中產生的廢熱的一種設備。
