金年會官網登錄高靈能源某冰蓄冷空調工程案例節能技術分析近年來，浙江省經濟發展迅速，用電量也隨之急劇上升，導致電力供應緊張，尤其空調系統已成為了現代公共建筑不可缺少的基礎設施之一，其耗電量大，而且使用時間段幾乎都處于用電負荷高峰值期。據相關部門提供的數據顯示，空調用電占全市總用電量的三分之一，高峰期間空調耗電量甚至高達總用電量的一半，因此，空調系統具有很大的節能潛力。高靈能源冰蓄冷技術就是一種實現“削峰填谷”以緩解高峰用電的重要措施，與常規空調相比，它是在夜間用電低谷時段制冰蓄冷，白天負荷高峰時段融冰釋冷，從而錯開用電高峰期，緩解電力供需的矛盾，對平抑電網峰谷差起到積極作用，因此取得了很好的社會效益和經濟效益。
高靈能源該工程項目位于浙江某地，建筑總面積約12.5萬平方米，設計冷負荷13360千瓦。項目設計的冰蓄冷中央空調系統總投資為1673.7萬元，蓄冰系統年運行費234.9萬元，常規空調系統總投資為1483萬元，常規空調年運行費320.4萬元。
根據浙江省內的夏季室外氣象條件，夏季空調室外計算干球溫度為35.7℃，計算濕球溫度為28.5℃，計算日平均溫度為31.5℃。商場的室內計算溫度為26℃，相對濕度小于65%。
該商城使用時間為周一至周日每天的8:00～22:00。商城的冷負荷主要是由圍護結構瞬變傳熱、室內熱源散熱以及人體散熱所形成的，金年會官網注冊結合本工程的特點及紹興地區的氣象條件和設計要求，計算出夏季設計日空調逐時冷負荷值，如圖1所示。
由圖1可知，商城一天中冷負荷最大值出現在15:00～16:00，為13360kW；而晚上電力低谷期冷負荷為0，峰谷負荷差為13360kW。商城空調只在一天中的8:00～22:00運行，其他時間均不運行，金年會官網登錄空調使用具有明顯的時段性。
冰蓄冷空調系統的特點符合了商城空調使用具有明顯時段性的特點，因而該商城適合采用冰蓄冷空調技術。而常規空調則不具備此特點因而不適用此商城。

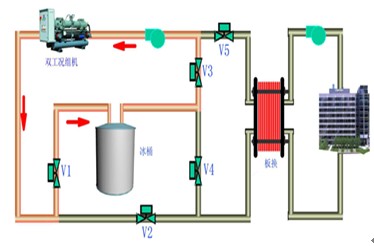

該商城的夏季空調設計日冷負荷集中早一天的8:00～22:00，夜間沒有空調負荷。由于該地夏季天氣潮濕，為了達到很好的除濕效果，空調水溫必須較低，因而該冰蓄冷空調系統選用主機上游的內融冰串聯系統，為了節省初投資，采用符合均衡的分量蓄冰模式。該系統的示意圖如圖2所示
冰蓄冷系統在供冷時，乙二醇溶液首先經過雙工況冷水機組較高效率的降溫，在經過蓄冰桶的冷卻使乙二醇溶液溫度進一步降低，則板式換熱器進出口處的乙二醇溶液獲得較大溫差。在相同負荷條件下，串聯系統乙二醇流量較小，乙二醇泵的容量也可小于并聯系統，所以串聯系統的設備投資和運行費用都由于并聯系統，并且串聯方式管路簡單，運行可靠。
在上述方案的循環回路中，蓄冷冷源系統由雙工況冷水機組、蓄冰裝置、板式換熱器、乙二醇泵和相應的冷水泵、冷卻水泵等設備組成。結合空調逐時冷負荷分布圖，設計日冰蓄冷空調可以按以下四種工作模式運行：
?。?）雙工況冷水機組單獨制冰模式（22:00～08:00）。此時段為紹興電力低谷時段，系統自動切換到雙工況冷水機組制冰模式，主機在制冰工況下滿負荷運行，并將制得的冷量儲存在蓄冰桶中；
（2）雙工況冷水機組與蓄冰裝置聯合供冷模式。當設計日空調負荷較大時，由雙工況冷水機組和蓄冰裝置聯合供冷，主機在空調工況下運行，提供冷量，不足的部分由蓄冰桶融冰提供，以滿足商城負荷的要求；
（3）蓄冰裝置融冰單獨供冷模式。在過渡季或空調冷負荷較小的時段，空調負荷完全由蓄冰桶提供，此時雙工況冷水機組不運行，最大的節約了運行費用。
（4）雙工況機組單獨供冷模式。當商城空調冷負荷結構改變時，為了將蓄冰桶的冷量盡量用于電力高峰時段，在平峰時段內的負荷可以適當由制冷機單獨提供。這時蓄冰桶與系統隔離開，蓄冰主機在空調工況下運行，通過板式換熱器向空調系統提供冷凍水。

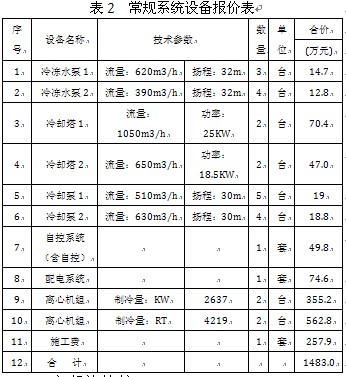

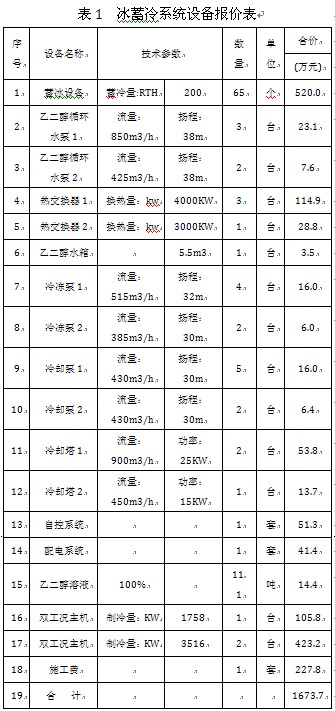

冰蓄冷空調系統與常規空調系統初投資情況見表1和表2，由兩表可知，冰蓄冷制冷系統初投資為1673.7萬元，比常規制冷系統的初投資1483.0萬元高出190.7萬元。

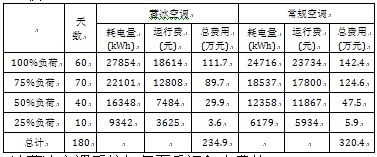

4.3夏季空調供冷期按180天計算，根據經驗值及甲方提供的資料，設計日負荷段約為60天，75%負荷段時間約為70天，50%負荷段時間約為40天，25%負荷段時間約為10天。結合紹興市的電價政策，比較分析兩種系統的運行電耗及運行費用，結果見表3
冰蓄冷空調系統每年夏季運行電費約234.9萬元，而常規空調系統每年夏季運行電費約320.4萬元，冰蓄冷空調系統比常規空調系統每一空調供冷季節節省運行費用約85.5萬。
本文采用靜態經濟評價方法對該建筑的冰蓄冷空調系統進行評價，相應評價指標為投資回收期。投資回收期等于增加的投資費用除以每年節約的運行費用。
由此可知，雖然冰蓄冷空調系統比常規空調系統增加了初投資費用，但由于利用了低價低谷電，它的運行費用卻比常規空調系統低，增加的投資回收期僅為2.2年，因此冰蓄冷空調技術的節能經濟性突出。
?。?）對浙江某地商城及空調冷負荷情況進行分析，結合與常規空調對比，得出該工程采用冰蓄冷空調技術是可行的；
?。?）在經濟上作對比分析，雖然冰蓄冷空調比常規空調增加了初投資費用，但是它減少了制冷機組裝機容量和高峰負荷時的用電量，并且利用低谷低價電制冷，減少了運行費用，比常規空調初投資增加的費用能在2.2年里回收。對于業主而言，長期使用冰蓄冷空調能取得很好的經濟效益。
